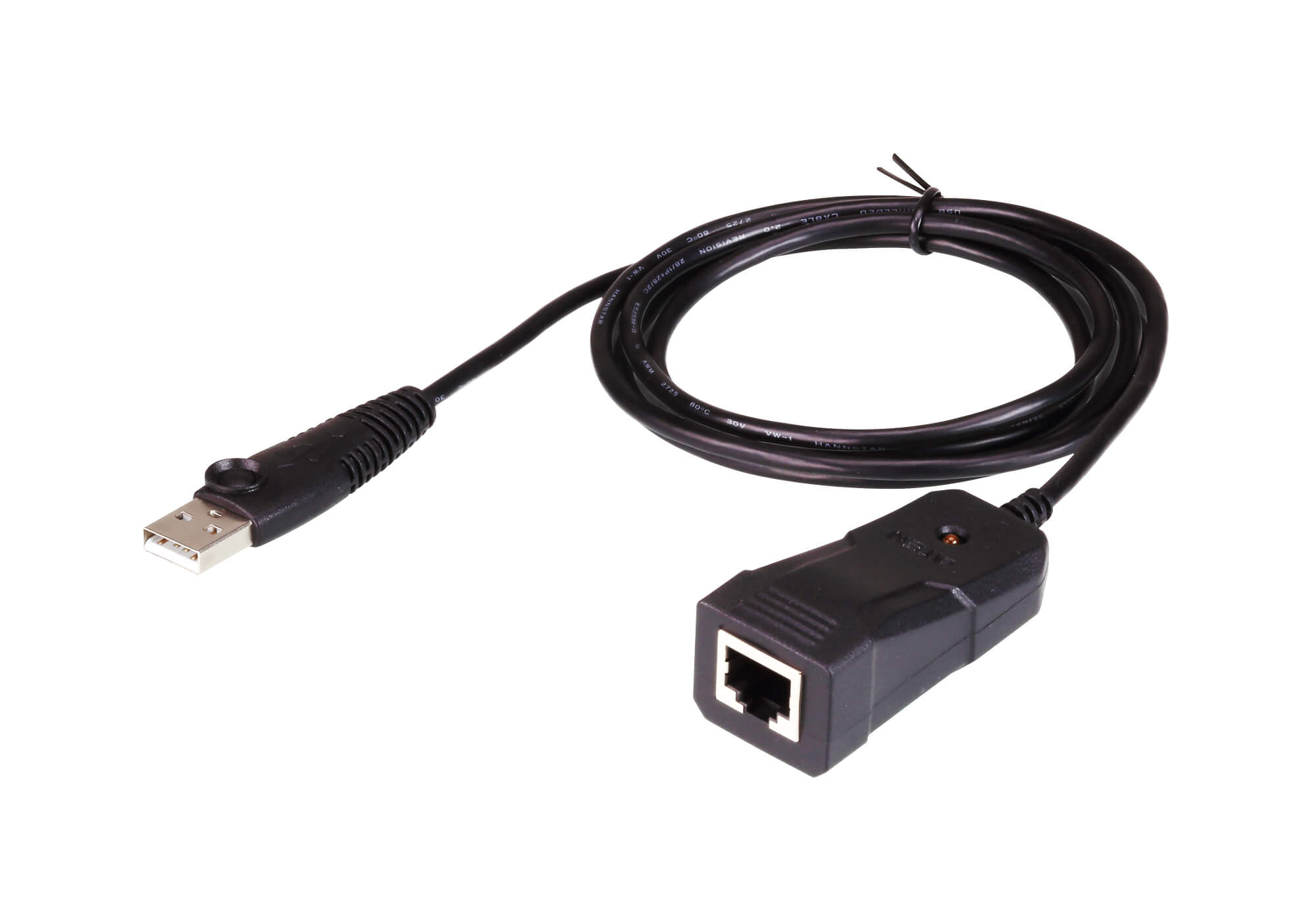

ATEN UC232B 영문 데이터시트 및 메뉴얼 입니다.

ATEN UC232B 영문 데이터시트 및 메뉴얼 입니다.




ATEN 한글 메뉴얼은 만들다 말았나 봅니다. ^^;
제가 네트워크장비 세팅하는 자주 있어서 개인적으로 구매하고 싶은 제품입니다.

제품데이터시트와 메뉴얼을 따르자면,
이 제품이 있으면,
CISCO콘솔케이블이 필요가 없고 (기본은 DB-9 to RJ-45),
USB to 시리얼 케이블도 별도로 필요가 없습니다.
랜선만 있으면 됩니다.

추가적으로, CISCO와 호환이 안되는 별난 네트워크장비인 경우,
해당콘솔제품의 PIN-MAP을 확인하고, 거기에 맞춰서 랜케이블을 제작하여 연결하면,
아무리 별난 콘솔포트를 가지고 있는 장비라도 세팅이 가능할 것으로 보입니다.

그리고 시리얼 DATA RATE가 921.6Kbps까지 지원해서, 최신기종의 Dell EMC Networking 제품 콘솔용으로도 매우 좋습니다.
(가끔 USB TO 시리얼중 115,200 BAUD RATE세팅을 하면 오류를 내는 제품들도 있습니다.)


CISCO기준으로 보면, UC232B에서 사용할 UTP케이블 핀순서는 다음 중 하나 입니다.


1-1

2-2

3-3

4-4

5-5

6-6

7-7

8-8


또는


1-8

2-7

3-6

4-5

5-4

6-3

7-2

8-1


아직 안써봐서 저도 헷갈리네요. 사용해보고 말씀드리겠습니다. ㅎㅎㅎㅎ



참고자료

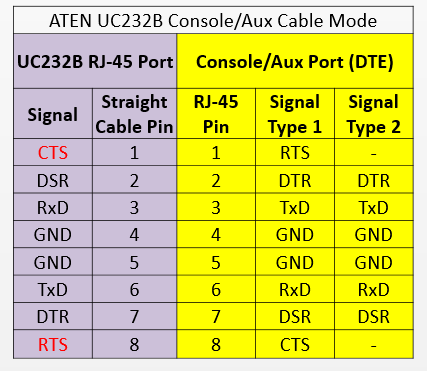

UC232B 핀맵

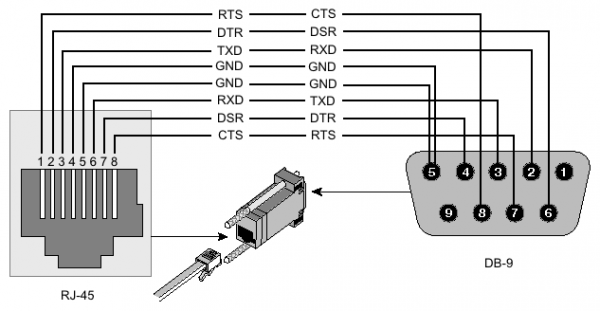

CISCO 콘솔케이블 핀맵(이미지는 MikroTik 이미지 입니다. ^^)
